煤矿排水监控系统

KJ1953煤矿排水监控系统

主要功能

◇ 根据水位及峰谷用电情况自动排水，水泵运行工况监测

◆ 视频监控功能

◇ 声光报警功能

◆ 实时监测水泵各工况参数

◇ 密码授权功能

◇ 故障诊断记录功能

◇ web 发布功能

◇ 基本参数显示、修改

系统简介

泵房排水无人值守自动化系统主要由地面监控主站、井下隔爆兼本安型可编程控制箱、操作台、防爆电动阀门、监测传感器、执行器及视频监控和通讯线路信号传输部分组成。

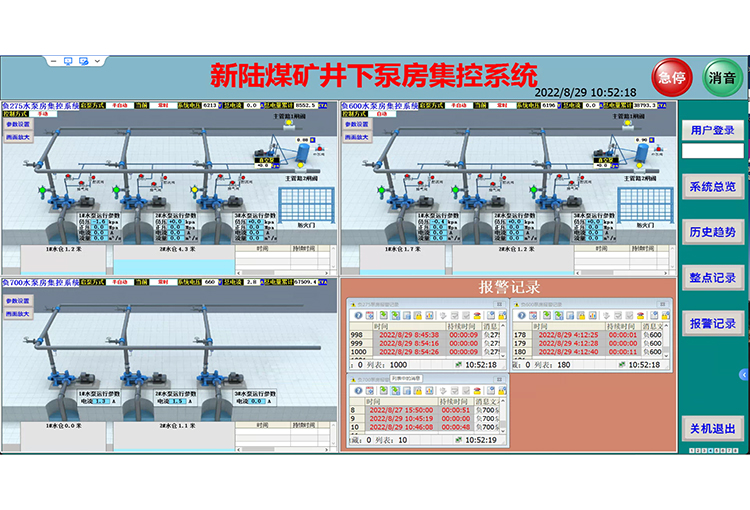

泵房安装一台矿用隔爆兼本安型可编程控制箱做为井下分控主站，对泵房内水泵进行监测和集中控制，采用西门子系列 PLC，控制箱面板上安装有 10 寸液晶屏，实时以图形、图像、数据、文字等方式直观形象地反应系统工作状态以及水仓水位、电机电流、温度、振动、流量、排水管正压、排水管正压及潜水泵工作状况等运行参数。并通过光纤传输线路(或接入工业环网)与地面调度室监控主站相连，从而实现井上和井下的通讯进行远程监控。
